Pure-Pak® en Flexo
Les cartons Pure-Pak®, avec leurs bénéfices émotionnels, leurs fonctionnalités et leur sécurité alimentaire, confèrent aux produits un attrait de premier ordre pour se démarquer dans les rayons. La couleur du carton blanc cassé (triplex) donne une sensation de douceur et un excellent résultat d'impression.
Les dessins adaptés à notre procédé flexographique sont des dessins composés de graphiques vectoriels, de textes de grande taille et de surface en couleur solide.
Conversion de couleurs
Veuillez noter qu'un maximum de 4 couleurs Pantone peut être utilisé dans le dessin. Dans tous les cas, nos spécialistes du prépresse convertiront les couleurs fournies en couleurs EloChrome. De plus, nous veillerons à ce que les couleurs livrées correspondent le plus possible aux couleurs cibles. Cependant, certaines couleurs Pantone peuvent être difficiles à reproduire à l'aide d'un système standardisé à gamme de couleur étendue tel que l'EloChrome (par exemple : les pastels, les fluorescents et les métallisés).
Nous vous encourageons à contacter nos spécialistes du prépresse si vous envisagez d'utiliser de telles couleurs.
Le guide Pantone est la référence pour la correspondance des couleurs. Les couleurs en ton direct utilisées dans le dessin doivent être disponibles dans le Solid Coated Pantone Plus Series Formula Guide.
Exigences et défis spécifiques au processus
Écart de repérage
L'impression flexographique est un processus d'impression web à grande vitesse qui peut donner lieu à des écarts de repérage d’un carton à l'autre. Par conséquent, il est primordial que les directives relatives à la taille du texte et à l'épaisseur des traits soient strictement respectées.
Recouvrement
Le recouvrement ou le retrait est appliqué afin d'éviter les écarts de repérage visibles d'une couleur à l'autre et les lignes blanches disgracieuses lors de l'impression. Le terme recouvrement se rapporte aux cas où deux couleurs se rencontrent. La couleur la plus claire est légèrement étendue dans la couleur la plus foncée pour créer un chevauchement. Il en résulte un contour plus sombre.
Les dessins fournis par les designers ne doivent pas contenir de recouvrement. Elopak veillera à ce que le recouvrement spécifique au processus soit appliqué si nécessaire. En fonction de la complexité du dessin, le recouvrement peut varier de 0,05 mm à 0,25 mm.
Le respect des spécifications d'impression permet aux spécialistes du prépresse d'Elopak d'appliquer correctement le recouvrement afin d'éviter les variations de repérage sur le carton.
Point minimum
Point de demi-teinte
sur une plaque
L’engraissement des points est un phénomène inhérent au procédé d’impression et donne un rendu imprimé plus dense que celui attendu.
Cela se produit car le diamètre des points de trame augmente sous l’effet de la pression des cylindres qui écrasent l’encre durant l’impression.
Si des objets de votre dessin comportent des dégradés de couleur, par exemple des vignettes, des ombres portées ou des arrière-plans, prendre en considération qu’ils ne peuvent pas simplement terminer au blanc. Ils doivent au moins contenir la quantité minimale autorisée de la couleur que vous utilisez pour ce dégradé particulier, soit 1%.
Afin de minimiser l'effet d'engraissement du point, nos spécialistes du prépresse appliqueront une courbe de compensation. Toutefois, il faut savoir qu'une valeur tonale de 1 % dans le dessin se traduira par une valeur d'environ 13 % sur le carton imprimé.
Valeur
tonale de
1%
Sur carton
imprimé
~13%
Ombres portés et dégradés
Comme un point minimum est requis en flexographie, les dégradés et les ombres portées ne peuvent se terminer à zéro. Ces derniers auront un effet visuel différent sur le fichier numérique. Il est donc recommandé de réduire l’utilisation des ombres portées et des dégradés ou de contrôler ces derniers
L'exemple ci-dessous illustre le résultat des ombres portées en impression flexographique.
Spécifications de texte
Le texte peut être défini soit dans une seule couleur EloChrome pure (choix le plus sûr pour les petits textes), soit dans une combinaison de couleur (maximum 2 couleurs).
Pour les textes positifs en une seule couleur, nous demandons une police de caractère sans-sérif de 5 pt au minimum (largeur de trait de 0,15 mm minimum). Les textes négatifs et multicolores nécessitent une police sans-sérif 7 pt bold (largeur de trait de 0,35 mm minimum). Nous recommandons que le texte soit aussi grand que possible afin d'assurer une lisibilité optimale.
Police
taille min
Ligne
épaisseur min
1 seule couleur texte positif
Aa
5pt
sans-serif
0.15mm
Texte négatif ou composé de plusieurs couleurs
AaAa
7pt
gras sans-serif
0.35mm
Tous les textes doivent être vectorisés. Veuillez inclure toutes les polices utilisées dans le fichier au cas où des corrections de texte seraient apportées ultérieurement.
Show & Tell

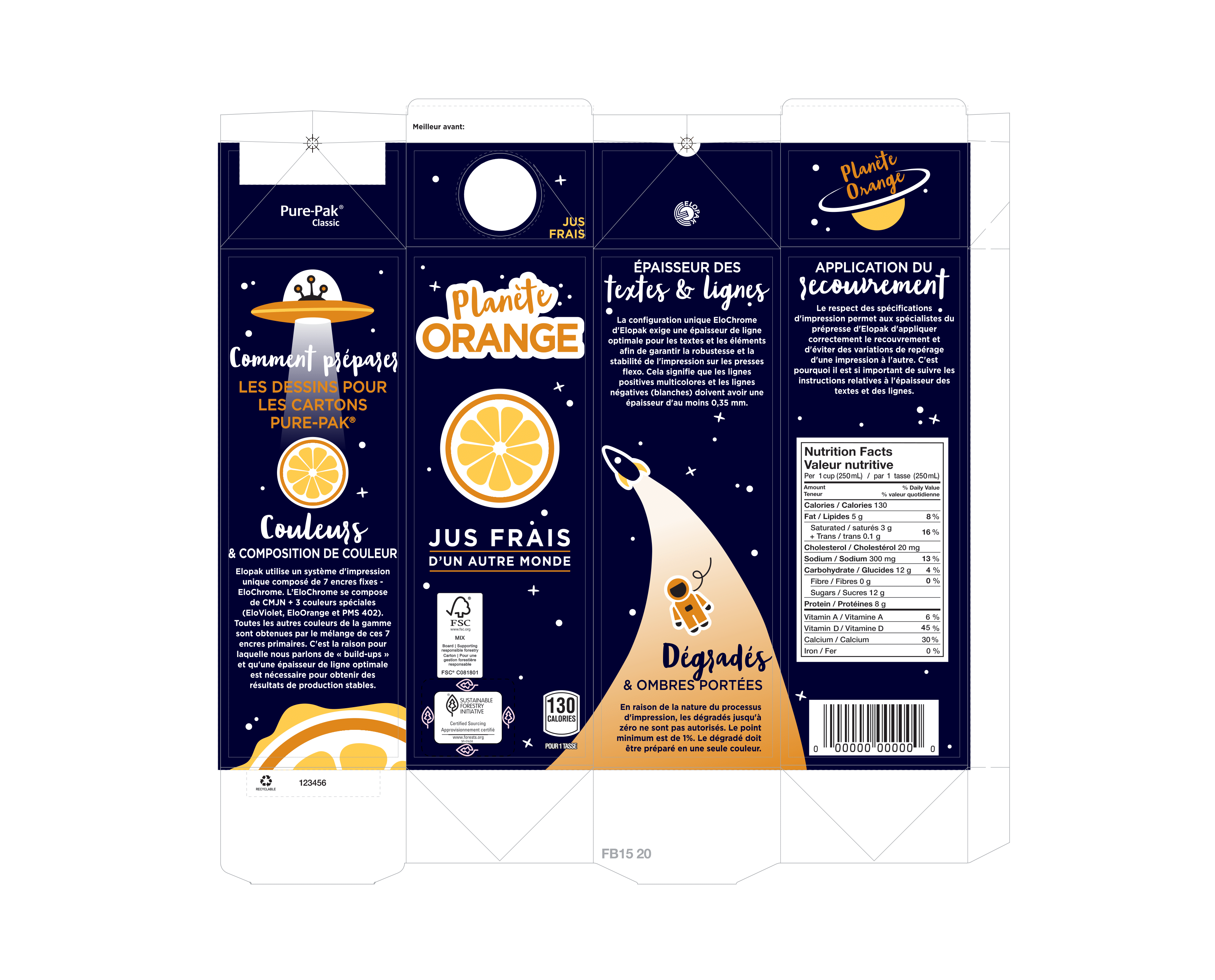

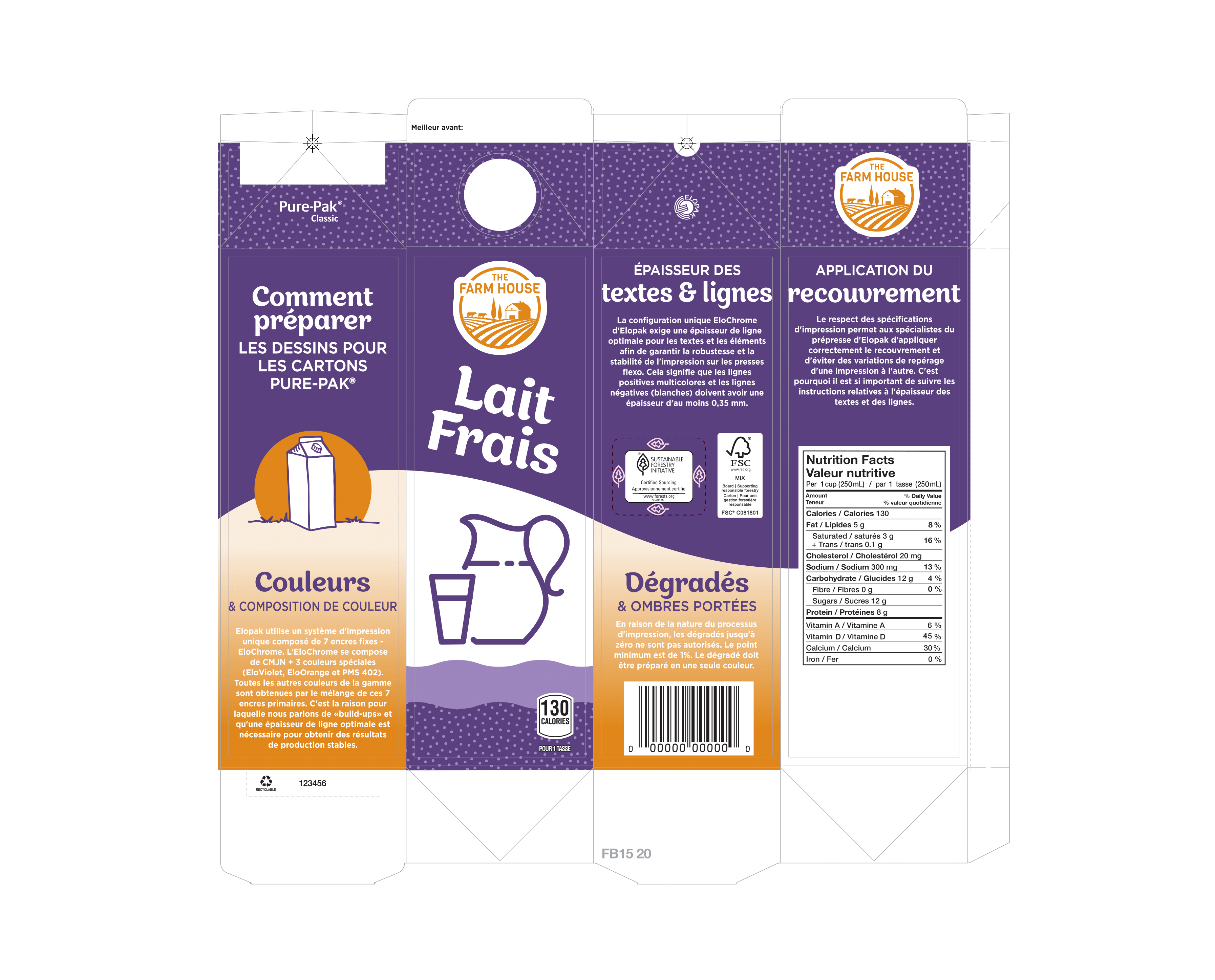

La maquette ci-dessous vous guidera à travers les éléments de décors courants et vous aidera à mieux comprendre les exigences du processus Elopak.
Tableau récapitulatif
Linéature : 141 lpi (54 L/cm)
Exigences
Notes
Types de fichier acceptés
PDF, Adobe Illustrator, Adobe InDesign, ArtPro
PDF, Adobe Illustrator, Adobe InDesign, ArtPro
Mode couleur : document et image
4 couleurs PMS
Aucune conversion de couleur.
Ne pas inclure les profils de couleur.
Fichier compatible PDF Illustrator
Oui
Compatibilité PDF
Acrobat 6, PDF 1.5
Épaisseur minimale des filets
1 seule couleur: 0,15 mm
Composition de couleur: 0,35 mm
Filets en renversé: 0,35 mm
Composition avec 2 couleurs maximum.
Taille minimale du texte
1 seule couleur: 5 pt sans-sérif (largeur de trait de 0,15 mm minimum)
Composition couleur: 7 pt bold sans-sérif (largeur de trait de 0,35 mm minimum)
Texte en renversé: taille minimale 7 pt bold sans-sérif (largeur de trait de 0,35 mm minimum)
Composition avec 2 couleurs maximum.
Taille minimale du code à barres
Recommandé 120%
EAN-13 37.29 x 26.26 mm
EAN-8 26.73 x 21.64 mm
UPC-A 25.93 x 37.29 mm
Elopak s’assurera que tous les codes à barres soient conformes aux certifications UPC et EAN.
Utilisation de couleur Pantone
Non disponible
Toutes les couleurs sont converties en couleurs EloChrome par le service prépresse d’Elopak.
