Pure-Pak® en Litho


Les cartons Pure-Pak®, avec leurs bénéfices émotionnels, leurs fonctionnalités et leur sécurité alimentaire, confèrent aux produits un attrait de premier ordre pour se démarquer dans les rayons. La couleur du carton blanc cassé (triplex) donne une sensation de douceur et un excellent résultat d'impression.
Les dessins adaptés à notre procédé lithographique peuvent comporter des images haute résolution, des graphiques vectoriels détaillés, des surfaces de couleur, ainsi que des textes plus fins.
Des images claires, des couleurs vives
L'objectif principal de l'EloChrome est de représenter des images éclatantes en produisant des couleurs plus précises et en offrant une gamme de couleur plus large par rapport à un processus d'impression CMJN standard.
Les couleurs créées par le mélange de 2 ou 3 encres EloChrome peuvent être plus claires, plus intenses et plus lumineuses que l'impression avec une seule encre en ton direct.
Conversion de couleurs
Les dessins peuvent être livrés en CMJN et/ou en couleur Pantone. Dans tous les cas, nos spécialistes du prépresse convertissent les couleurs livrées en couleurs EloChrome. De plus, nous veillerons à ce que les couleurs livrées correspondent le plus possible aux couleurs cibles. Cependant, certaines couleurs Pantone peuvent être difficiles à reproduire à l'aide d'un système standardisé à gamme de couleur étendue tel que l'EloChrome (par exemple : les pastels, les fluorescents et les métallisés).
Nous vous encourageons à contacter nos spécialistes du prépresse si vous envisagez d'utiliser de telles encres.
Le guide Pantone est la référence pour la correspondance des couleurs. Les couleurs en ton direct utilisées dans le dessin doivent être disponibles dans le Solid Coated Pantone Plus Series Formula Guide.
Exigences et défis spécifiques au processus
Recouvrement
Même dans un processus d'impression à haute performance tel que la lithographie, une certaine variation du registre peut se produire. Le recouvrement ou le retrait sont appliqués afin d'éviter les écarts de repérage visibles d'une couleur à l'autre et les lignes blanches disgracieuses lors de l'impression. Le terme recouvrement se rapporte aux cas où deux couleurs se rencontrent. La couleur la plus claire est légèrement étendue dans la couleur la plus foncée pour créer un chevauchement. Il en résulte un contour plus sombre.


Les dessins fournis par les designers ne doivent pas contenir de recouvrement. Elopak veillera à ce que le recouvrement spécifique au processus soit appliqué si nécessaire. En fonction de la complexité du dessin, le recouvrement peut varier de 0,1 mm à 0,2 mm.
Le respect des spécifications d'impression permet aux spécialistes du prépresse d'Elopak d'appliquer correctement le recouvrement afin d'éviter les variations de repérage sur le carton.
Spécifications de texte
Le texte peut être défini soit dans une seule couleur EloChrome pure (choix le plus sûr pour les petits textes), soit dans une combinaison de couleur (maximum 3 couleurs).
Pour les textes positifs en une seule couleur, nous demandons une police de caractère sans-sérif de 5 pts au minimum (largeur de trait de 0,15 mm minimum). Pour les textes multicolores (maximum 3 couleurs) et les textes en négatif sur un fond d’une seule couleur, nous demandons une police de caractère sans-sérif de 6,5 pts au minimum (largeur de trait de 0,2 mm minimum). Les textes négatifs sur un fond multicolore nécessitent une police sans-sérif de 8 pts (largeur de trait de 0,25 mm minimum). Nous recommandons que le texte soit aussi grand que possible afin d'assurer une lisibilité optimale.
Police
Taille minimale
Ligne
Épaisseur minimale
Texte monochrome positif
Aa
5pts
sans-sérif
0.15mm
Composition de couleur et texte en négatif sur fond d’une seule couleur
Aa
6.5pts
sans-sérif
0.2mm
Texte en renversé sur fond multicolore
AaAa
8pts
sans-sérif
0.25mm
Tous les textes doivent être vectorisés. Veuillez inclure toutes les polices utilisées dans le fichier au cas où des corrections de texte seraient apportées ultérieurement.
Images et graphiques vectoriels
Les logos doivent être livrés sous forme de graphiques vectoriels. Veillez à ce que la taille des textes et l'épaisseur des traits des logos soient conformes aux spécifications d'impression requises.
Les images doivent être livrées de préférence sous forme de fichiers .tiff ou .psd, en utilisant l'espace colorimétrique CMJN et les profils de couleur ne doivent pas être incorporés. La résolution minimale requise est de 300 dpi*. Les claques de l'image doivent être conservés.
Type de fichier
extension
.tiff or .psd
Couleurs
gestion des couleurs
CMJN
Non géré par couleur
Les profils de couleurs n'ont pas besoin d'être intégrés
Résolution
minimum requis
300dpi
calques d'image non aplatis
Montrer et raconter

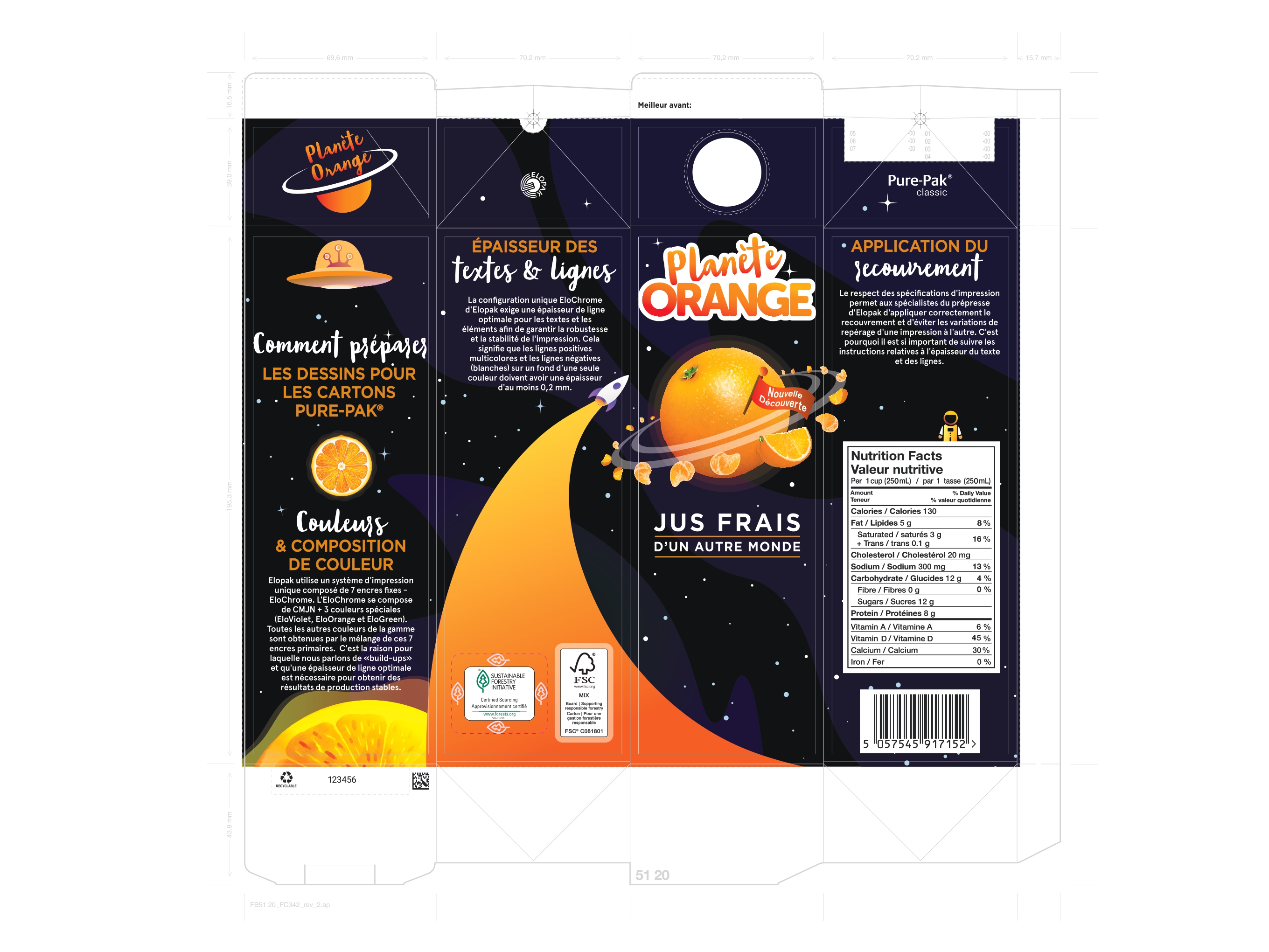

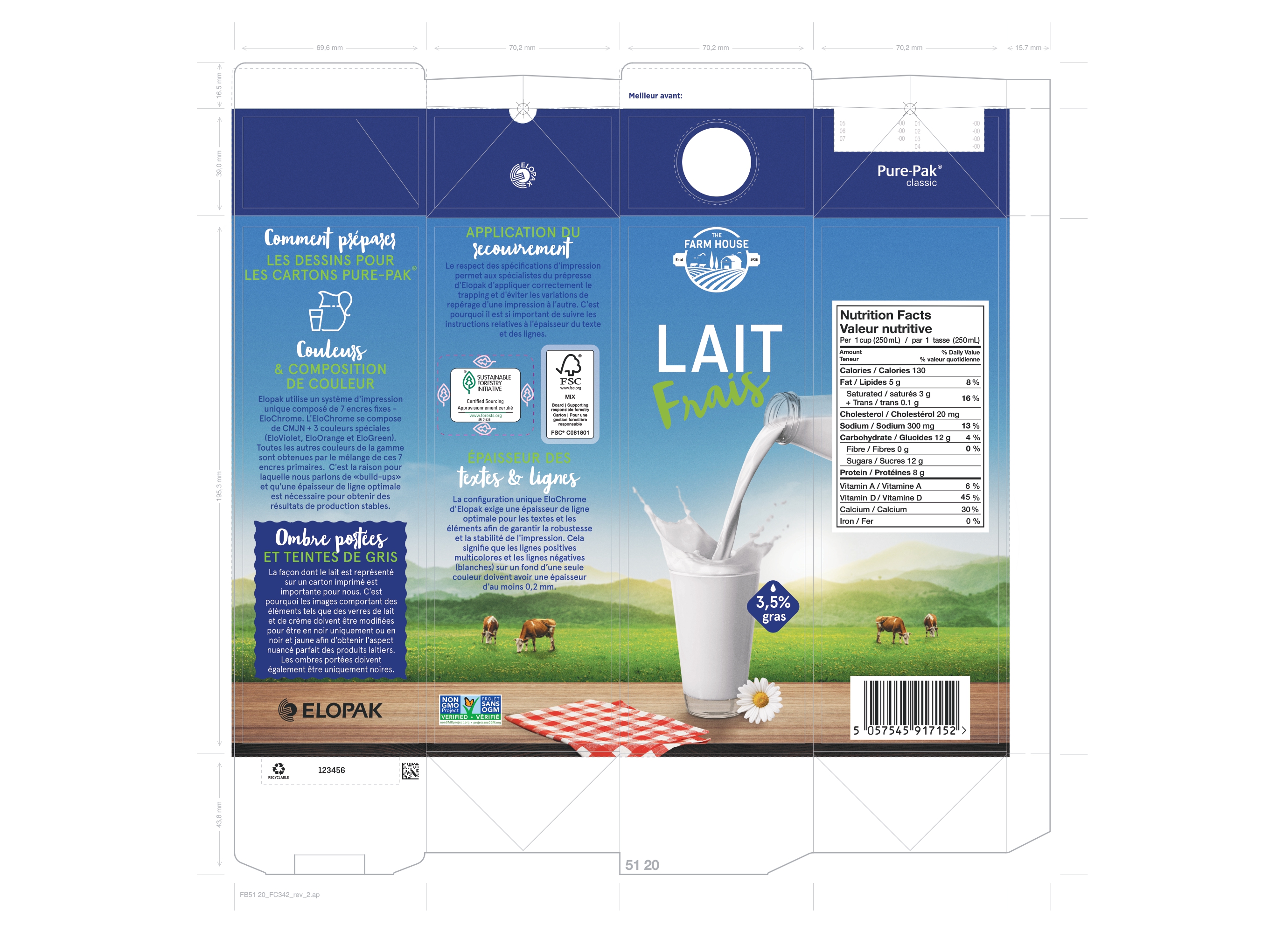

Les maquettes ci-dessous vous guideront à travers les éléments de conception courants et vous aideront à mieux comprendre les exigences du processus Elopak.
Veuillez noter que ces exigences diffèrent légèrement pour les tableaux blancs et les tableaux bruns naturels. Tenez toujours compte du support imprimé avant de commencer le processus de conception.
Tableau récapitulatif
Linéature : 141 lpi
Exigences
Notes
Types de fichier acceptés
PDF, Adobe Illustrator, Adobe InDesign, ArtPro
PDF, Adobe Illustrator, Adobe InDesign, ArtPro
Mode couleur : document et image
CMJN
Aucune conversion de couleur.
Ne pas inclure les profils de couleur.
Résolution des images
300 dpi
Inclure les calques, le cas échéant.
Paramètres des effets de pixellisation
Haute résolution 300 dpi
Filet de dégradé (gradient mesh) pixellisé.
Fichier compatible PDF Illustrator
Oui
Compatibilité PDF
Acrobat 6, PDF 1.5
Épaisseur minimale des filets
1 seule couleur: 0,15 mm
Composition de couleur et ligne en négatif sur fond d’une seule couleur: 0,2 mm
Ligne en négatif sur fond multicolore: 0,25 mm
Composition avec 3 couleurs maximum.
Taille minimale du texte
1 seule couleur: 5 pts sans-sérif (largeur de trait de 0,15 mm minimum)
Composition couleur et texte en négatif sur fond d’une seule couleur: 6,5 pts sans-sérif (largeur de trait de 0,2 mm minimum)
Texte en négatif sur fond multicolore: taille minimale 8 pts sans-sérif (largeur de trait de 0,25 mm minimum)
Composition avec 3 couleurs maximum.
Taille minimale du code à barres
Recommandé 100%
EAN-13 37.29 x 26.26 mm
EAN-8 26.73 x 21.64 mm
UPC-A 25.93 x 37.29 mm
Elopak s’assurera que tous les codes à barres soient conformes aux certifications UPC et EAN.
Utilisation de couleurs Pantone
Non disponible
Toutes les couleurs sont converties en couleurs EloChrome par le service prépresse d’Elopak.

Le système EloChrome d'Elopak est entièrement compatible avec la technologie Digimarc. Si vous souhaitez fournir un fichier comportant un Digimarc, veuillez contacter Elopak pour plus d'informations sur les exigences et les capacités.
Correspondance des couleurs
Épreuves cibles
S’il y a une demande d’ajuster les couleurs en fonction d’une référence, une épreuve cible doit être fournie avec le fichier de travail.
Si aucune épreuve cible n'est fournie, le résultat de la couleur sera basé sur les profils de couleur et d'engraissement de point standard d'Elopak.
Le guide Pantone est la référence pour la correspondance des couleurs. Les couleurs en ton direct utilisées dans le dessin doivent être disponibles dans le Solid Coated Pantone Plus Series Formula Guide..
